電動アシスト自転車の開発ＰＪ（15）

 「電動アシストモータユニットの最近の動向」・・・続編

第13回で海外の軽量モーターユニットの最新動向を紹介したが、最近フランスのMAVICが軽量モーターユニット「X-Tend」を開発中であるとの記事があったので、参考のため以下に主な仕様を整理した。

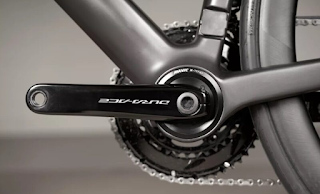

MAVICが開発中のモーターユニットはボトムブラケット部に取り付けるタイプでありシマノなどの標準のクランクをそのまま流用できる点をウリとしている。

モーターユニットは長さ146ｍｍ、直径87ｍｍであり、標準のQファクター内にそのまま納まる。ブラシレスDCモーターの出力軸を同心軸に配置される「サイクロ減速機」で減速する構造である。第13回で紹介したドイツの
「TQ-HPR50」（ハーモニックドライブ減速機）に似ている。サイクロ減速機は産業用に広く使われており、実績ある機構である。MAVIC社のものはピンで偏芯リングを駆動するのは通常のサイクロ減速機と同じであるが、
外周に歯車が切ってあるのが特徴である。
サイクロイダル減速機と称してパテントを申請している。
主な仕様は下記のとおり。

定格出力：　　　　　250Ｗ
最大出力：　　　　　390Ｗ
定格トルク：　　　　39Ｎｍ
最大トルク：　　　　50Ｎｍ
バッテリー容量：　　360Ｗｈ
モーターユニット重量：　1.2Ｋｇ
システムトータル重量：　3.2Ｋｇ

ドイツの「TQ-HPR50」はシステムトータル
重量が3.68Ｋｇだったのでこれを下回る重量
となる。電動アシストの世界もシビアな重量
低減競争の世界に入っているのだと実感させられる。
MAVICも含めて欧州の新興メーカは自転車込みのトータル重量で10Kg以下の電動アシストを目指しているように見える。図らずも本プロジェクトと志を同じにしており心強い。






以下に、最新の軽量電動アシストモーターユニットの仕様比較を示す。

モデル名　　　　　型式　最大トルク　モーター重量　バッテリー容量　システム重量

　　　　　　　　　　　　　　　　　　　　　　
Swytch　-　　　　  前ハブ　　40Nm　　　1.5Kg　　　  180Wh　　　　2.6Kg
MAHLE-X20　　 　  後ハブ　   55Nm　　   1.399Kg　　 360Wh　　　　3.2Kg
MAVIC　X-Tend　　ミッド　　50Nm　　　1.2Kg　　　  360Wh　　　　3.2Kg
TQーHPR50　　　　ミッド　　50Nm　　　1.85Kg　　　360Wh　　　　3.68Kg
Specialized-SL1.1　ミッド　　35Nm　　　1.95Kg　　　320Wh　　　　3.75Kg
FAZUA　60　　　　ミッド　   60Nm　　　1.96Kg　　   430Wh　　　　4.3Kg　

上記以外の主要メーカ（BOSCH、ヤマハ、シマノ、Panasonic）のモータユニットは重量が「3.0Kg-α」のレンジに納まっており、2.0Kgを切る製品は出していない。耐久性、効率、コストを総合的に勘案すると、主要メーカの仕様（構造）に収斂するのかも知れないが、上に上げた新興勢力の2.0Kgを切るモーターユニット重量、自転車の最低重量6.8Kgを意識してトータル重量10Kg以下（電動アシストのシステム重量3.2Kg以下）を目指す心意気を評価したい。

ちなみにPanasonicは最近新しいスポーツ電動アシスト自転車を発表したが、いずれも重量は20Kg超えであり、欧州メーカの軽量化競争の世界とは雲泥の差である。Panasonicのママチャリ用新型モーターユニット（カルパワードライブユニット）は重量が2.8Kgと軽量であり軽量電動アシスト自転車のチューニング用として最適な素材ではあるが。







　　　　　　　　　　



重量　　　　　　　25.5Kg　　　　　　　　　　　　　　20.0Kg　

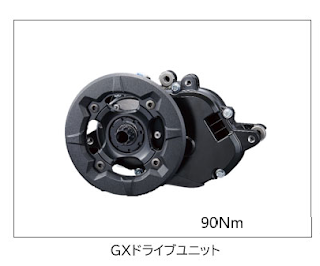

モーターユニット　ＧＸドライブユニット　　　　　　　カルパワードライブユニット
バッテリー容量　　460Ｗｈ　　　　　　　　　　　　　300Wh

（次回に続く）

　　　

コメント

コメントを投稿

このブログの人気の投稿

電動アシスト自転車の開発ＰＪ（10）

イメージ

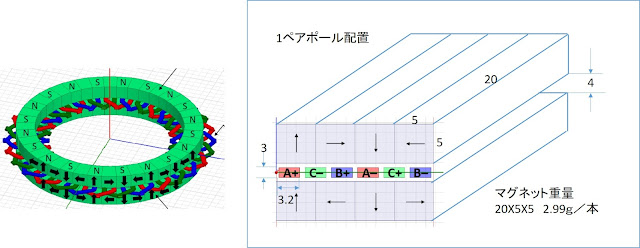

 「アキシアルフラックスコアレスモータ（Axial Flux Coreless Motor）」の検討 今回はソーラーカーなどに採用されているAxial Flux Coreless Motorを電動アシスト自転車のインホイールモータとして適用する場合の性能（重量、トルク特性）について検討する。Axial Flux Coreless Motorに関しては、かなり多くの研究論文が出ており、基本的な特性はこれらの論文を参考にすることにより計算できる。最終的には試作機を製作して実測データで検証する必要があるが、初期検討の段階では論文の計算式で大まかな傾向は掴めるし、精度的にも十分と思われる。今回の検討には主に次の３論文の記述を参考にした。特に①の論文は色々な巻線タイプの性能と重量が計算できる数式が紹介されており有用である。 ①Kamper,M.J.,Wamg,R.J.,Rossouw,G.G.(2008)'Analysis and performance of axial flux permanent magnet machine with air-cored non-overlapping concentrated stator windings',IEEE Transactions on Industry Applications,44(5):1495--1504,Setember/October 2008; ②Kirsten P. Duffy,'Optimizing Power Density and Efficiency of a Double-Halbach Array Permanent-Magnet Ironless Axial-Flux Motor'University of Toledo / NASA GRC ③森下明平、横山修一、奥山涼太、「デュアルハルバッハ配列界磁の磁束密度分布簡易計算法」、電気学会論文誌D（産業応用部門誌） 1）計算モデル 5㎜X5㎜四角で長さ20㎜のネオジウムマグネットを図に示すようにハルバッハ配列で並べて４本で一組のペアポールを作り、これを円周上に並べてリングを形成する。相対するリングは４㎜のギャップで配置する。永久磁石のリング（これが回転ロータとなる）の直径はポール数で決まることになる。直線の立方...
